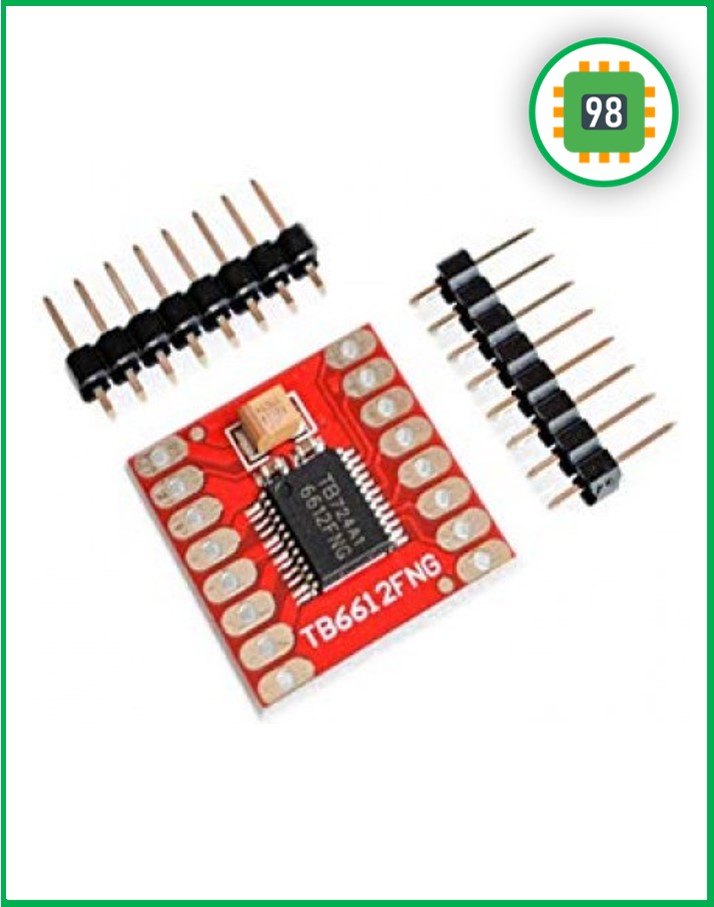

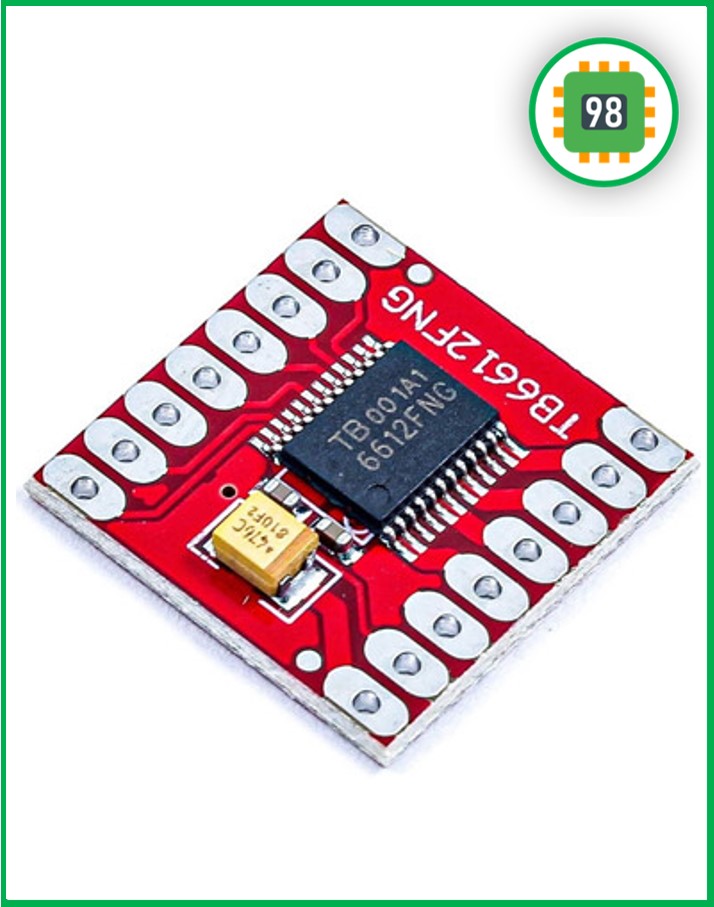

ماژول درایور موتور دو کاناله مدل TB6612FNG
1,100,000تومان
ماژول درایور موتور دو کاناله مدل TB6612FNG، جهت کنترل دو موتور با جریان ثابت هر کدام 1.2A می تواند مورد استفاده قرار گیرد. این ماژول دارای مدار محافظ(Shut down) در مقابل حرارت های بالا و ولتاژ پایین است. همچنین این ماژول دارای متدهای مختلف کنترل CW/CCW/short brake/stop موتور می باشد. از دیگر ویژگی های ماژول درایور موتور دو کاناله مدل TB6612FNG، می توان به وجود خازن های فیلتر در هر دو خط تغذیه و وجود حالت Stand By جهت صرفه جویی در مصرف برق اشاره نمود.
موجود در انبار
ویژگی و مشخصات ماژول درایور موتور دو کاناله مدل TB6612FNG
:: نوع ماژول: درایور موتور
:: سنسور: TB6612FNG
:: ولتاژ تغذیه: VM=15V max و VCC=2.7V-5.5V
:: جریان خروجی: هر پین 1.2A و در حالت پیک 3.2A
:: کنترل دو موتور به صورت همزمان
:: حالت های کنترل موتور: CW/CCW/short brake/stop
:: دارای محافظت حرارتی و ولتاژی(در دماهای بالا و یا ولتاژ پایین موتور خاموش می شود)
:: دارای حالت Stand By جهت صرفه جویی در مصرف برق
:: خازن های فیلتر در هر دو خط تغذیه

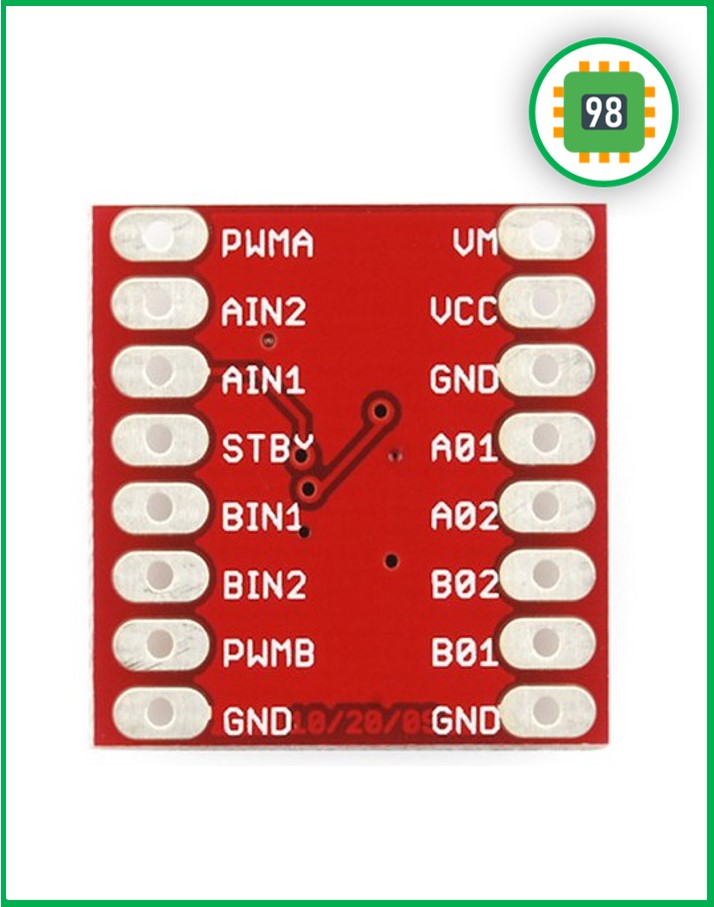

:: تعداد پایه ها: 16 پایه
:: VM: ولتاژ موتور
:: VCC: ولتاژ تغذیه ماژول
:: GND: زمین(سه زمین در این ماژول وجود دارد)
:: A1: سر مثبت موتور A
:: A2: سر منفی موتور A
:: B1: سر مثبت موتور B
:: B2: سر منفی موتور B
:: PWMA: سیگنال کنترل سرعت موتور A
:: PWMB: سیگنال کنترل سرعت موتور B
:: AIN1: سیگنال کنترلی موتور A
:: AIN2: سیگنال کنترلی موتور A
:: BIN1: سیگنال کنترلی موتور B
:: BIN2: سیگنال کنترلی موتور B
:: STBY: برای فعال شدن وضعیت Standby بایستی این پین HIGH شود.
:: ابعاد: 2.1cm * 2.1cm
:: وزن: 3g

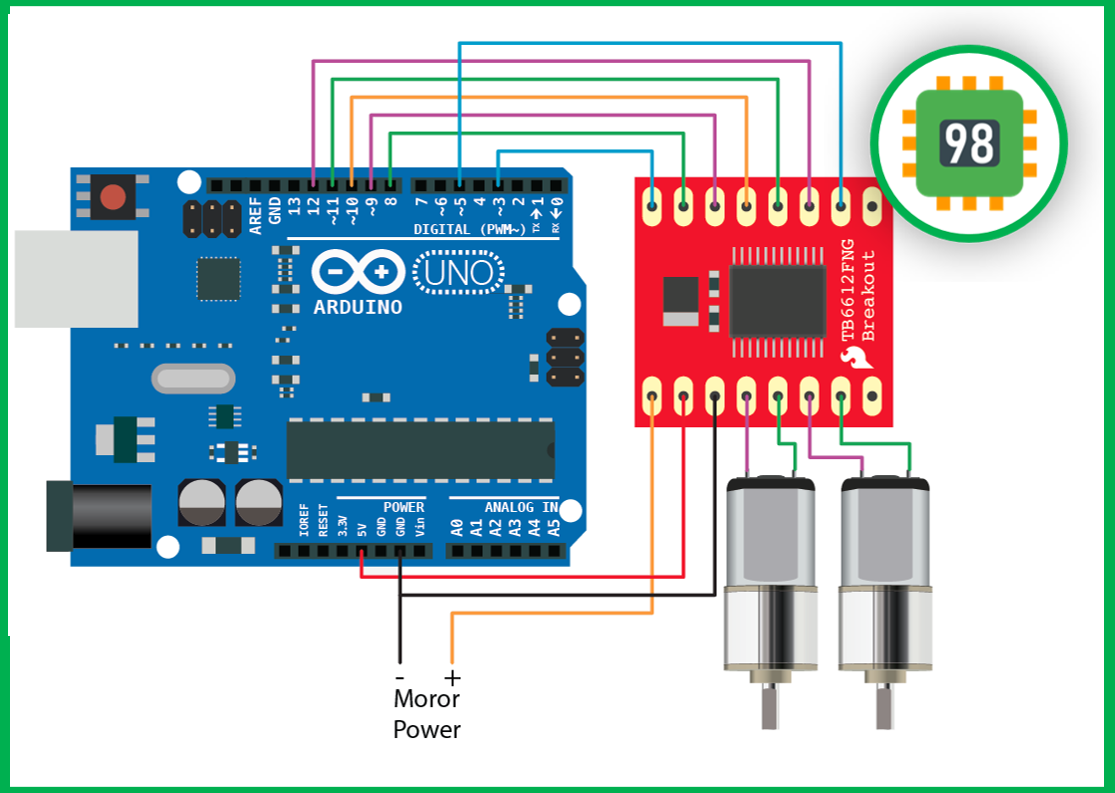

نحوه اتصال ماژول درایور موتور دو کاناله مدل TB6612FNG به برد آردوینو
| وزن | 3 گرم |
|---|---|
| ابعاد | 2.1 × 2.1 سانتیمتر |
