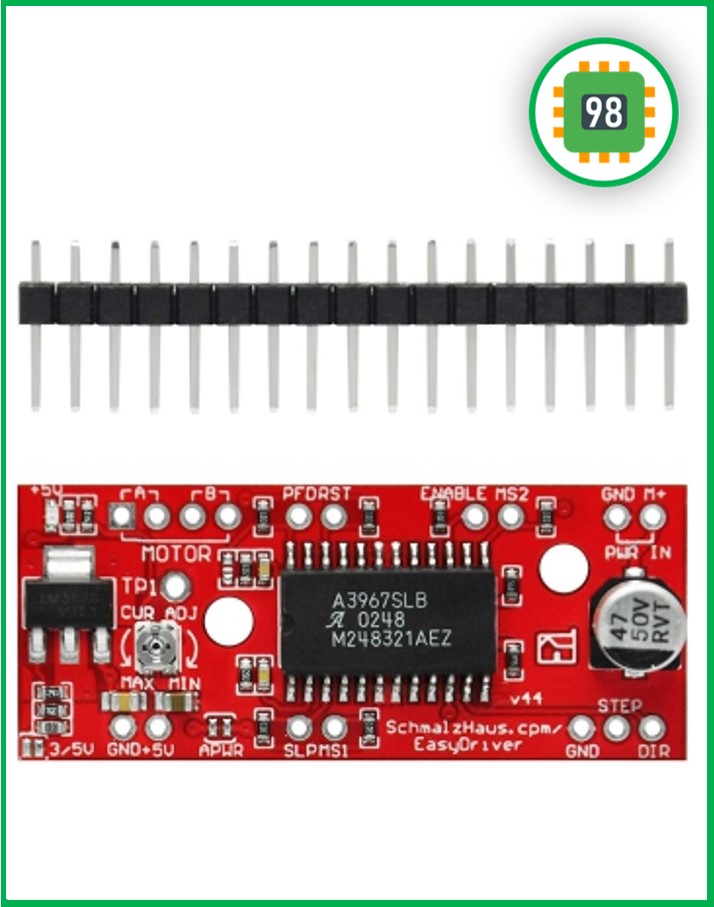

ماژول درایور موتورهای پله ای A3967

ماژول درایور استپر موتورA3967، یک ابزار ساده برای راه اندازی موتورهای پله ایی است. این درایور برای تغذیه موتور، به منبع تغذیه 7v – 30v احتیاج دارد. همچنین این ماژول یک تنظیم کننده ولتاژ دارد، که برای تنظیم ولتاژ برای مقادیر 3.3v و یا 5v استفاده می شود

نکته مهم: هرگز موتور را در زمانی که ماژول روشن است، وصل و یا جدا نکنید، زیرا این کار باعث آسیب رسیدن به  تراشه A3967 می شود. همچنین پایه خروجی 5v برای نمونه است، استفاده از آن به عنوان منبع تغذیه باعث از کار افتادن رگولاتور داخلی می شود به طوری که باعث آسیب رسیدن به ماژول و سایر تجهیزات آن می شود.

ویژگی های ماژول درایور استپر موتور A3967

:: کنترل آسان موتورهای پله ایی

:: دارای تنظیم محدوده جریان بین 166mA – 833mA

:: سازگار با موتورهای پله ای 4،6 و 8 سیمه

:: فعال و یا غیر فعال شدن حالت خروجی

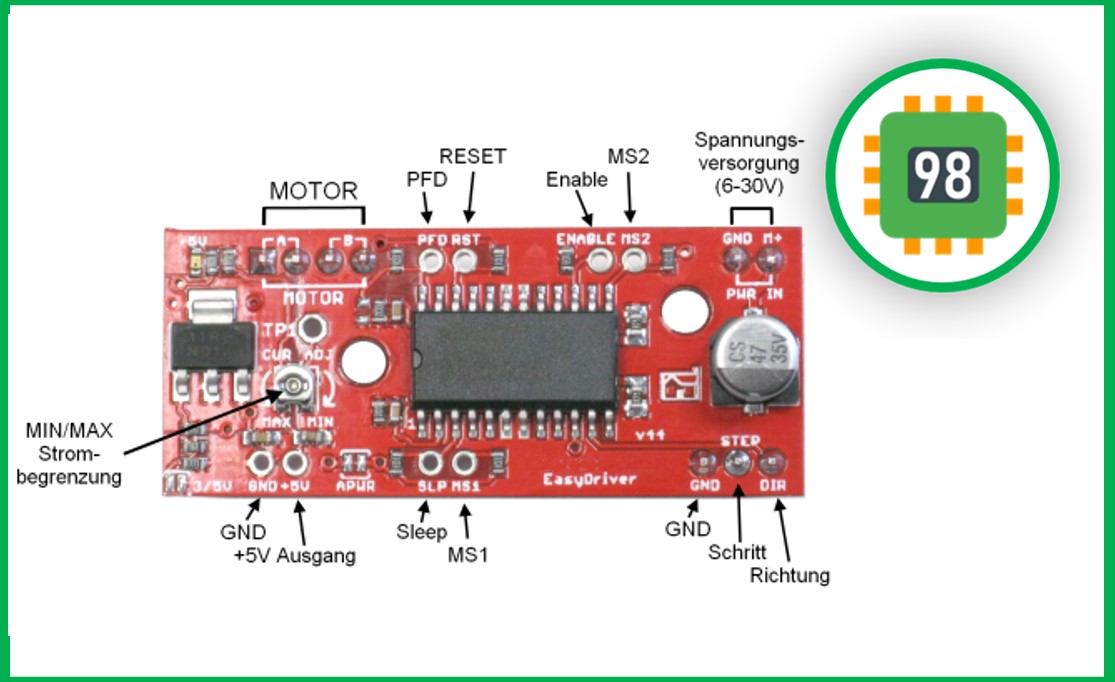

معرفی پایه های ماژول درایور استپر موتور A3967

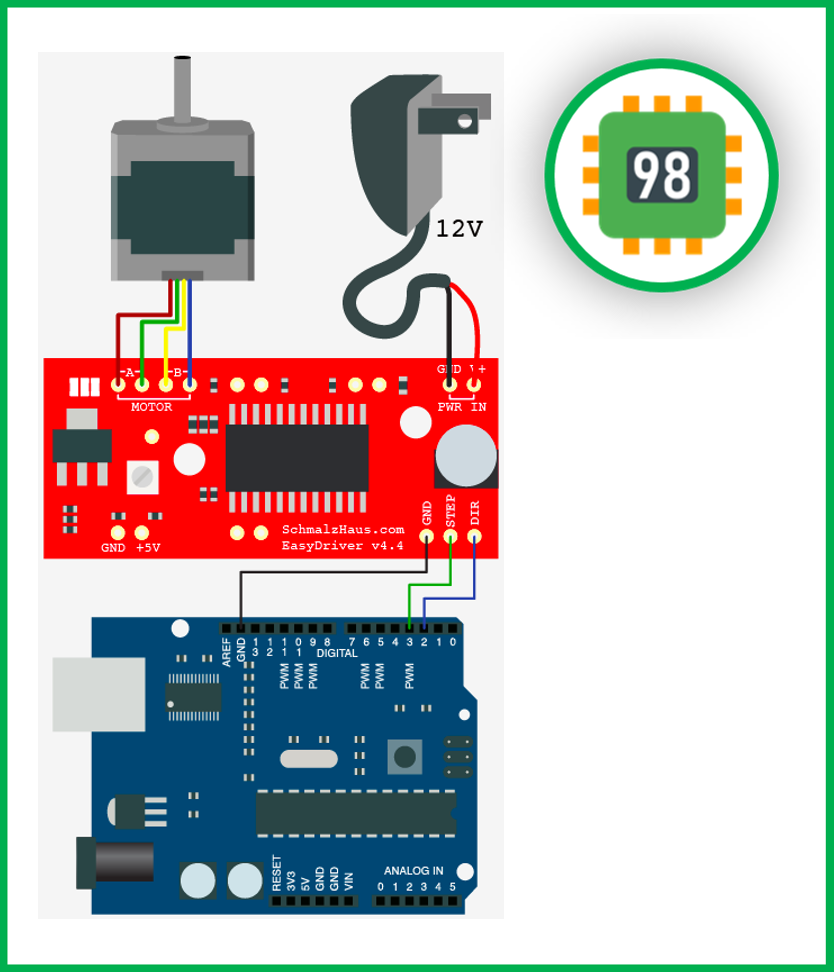

نحوه اتصال ماژول درایور به موتور پله ایی چهار سیمه و برد آردوینو
