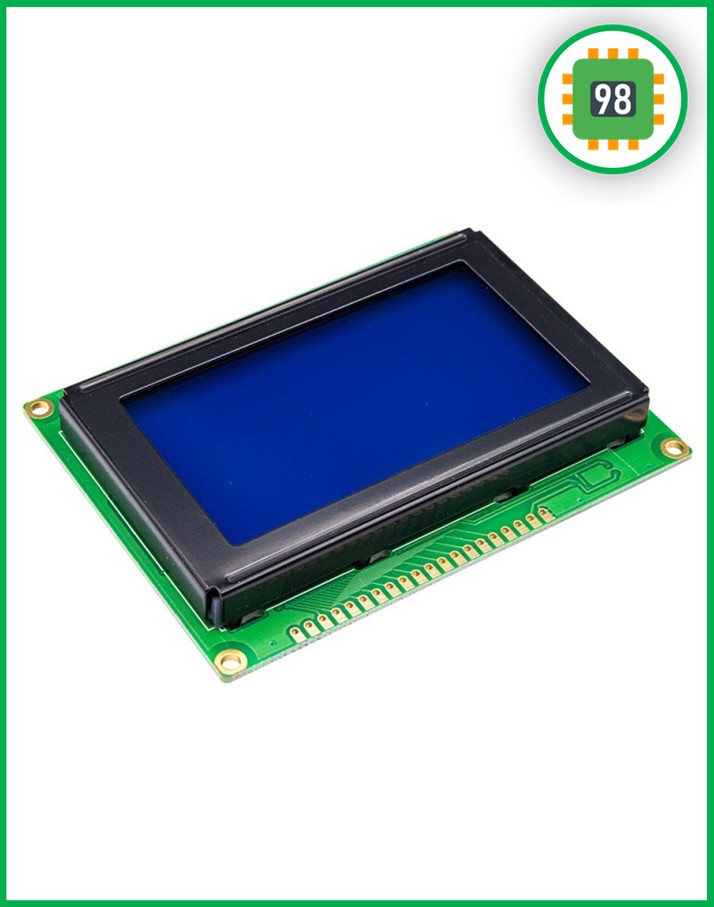

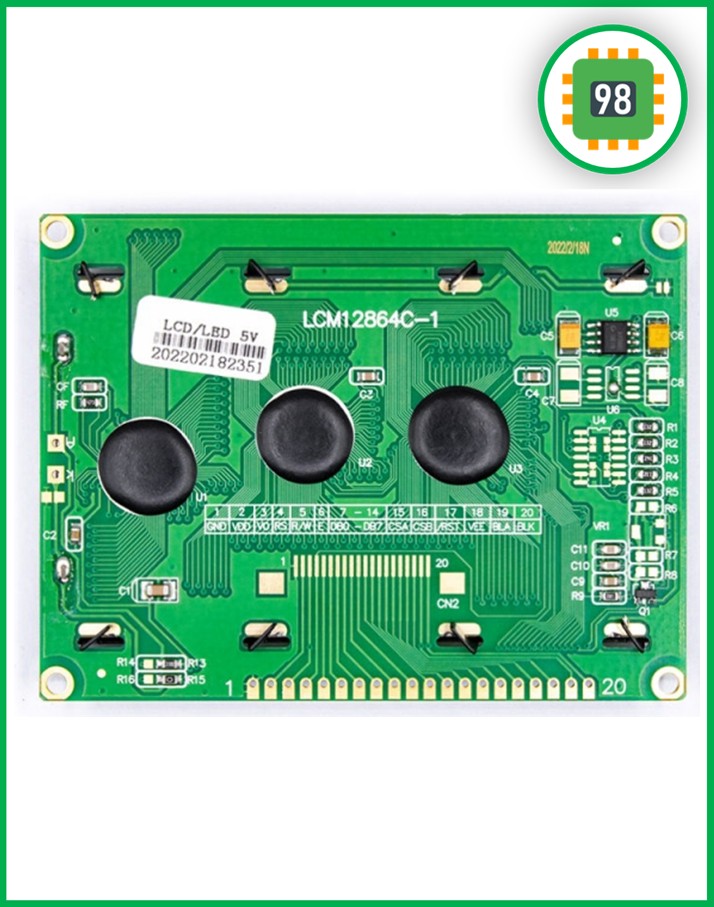

ال سی دی گرافیکی GLCD 64×128 بک لایت آبی با درایور KS108

پروژه‌های خود را با نمایشگر گرافیکی حرفه‌ای‌تر کنید!

در دنیای الکترونیک و طراحی سیستم‌های امبدد (Embedded Systems)، زمانی که نمایشگرهای کاراکتری پاسخگوی نیاز شما برای نمایش اطلاعات پیچیده نیستند، ال سی دی‌های گرافیکی (GLCD) وارد میدان می‌شوند. ال سی دی گرافیکی 64×128 با بک‌لایت آبی و درایور KS108، یکی از استانداردترین و محبوب‌ترین نمایشگرهای موجود در بازار است که امکانات بصری فوق‌العاده‌ای را به پروژه‌های شما می‌بخشد.
ما در فروشگاه اینترنتی آی سی ۹۸ (IC98)، این نمایشگر باکیفیت را با تضمین سلامت فیزیکی کامل و روشنایی یکدست بک‌لایت، برای طراحان، دانشجویان و صنعتگران عزیز مهیا کرده‌ایم.

چرا ال سی دی گرافیکی 128×64 با درایور KS108؟

مهم‌ترین مزیت این ماژول، استفاده از تراشه کنترلر KS0108 (یا چیپ‌های کاملاً سازگار با آن) است. این تراشه به قدری در دنیای الکترونیک شناخته شده است که تقریباً برای هر میکروکنترلری (از AVR و PIC گرفته تا بردهای آردوینو و ARM) کتابخانه‌های آماده و رایگان برای آن وجود دارد. بک‌لایت آبی این ماژول، نوشته‌ها و گرافیک‌های سفید رنگ را با کنتراست بسیار بالا و ظاهری مدرن و صنعتی به نمایش می‌گذارد.

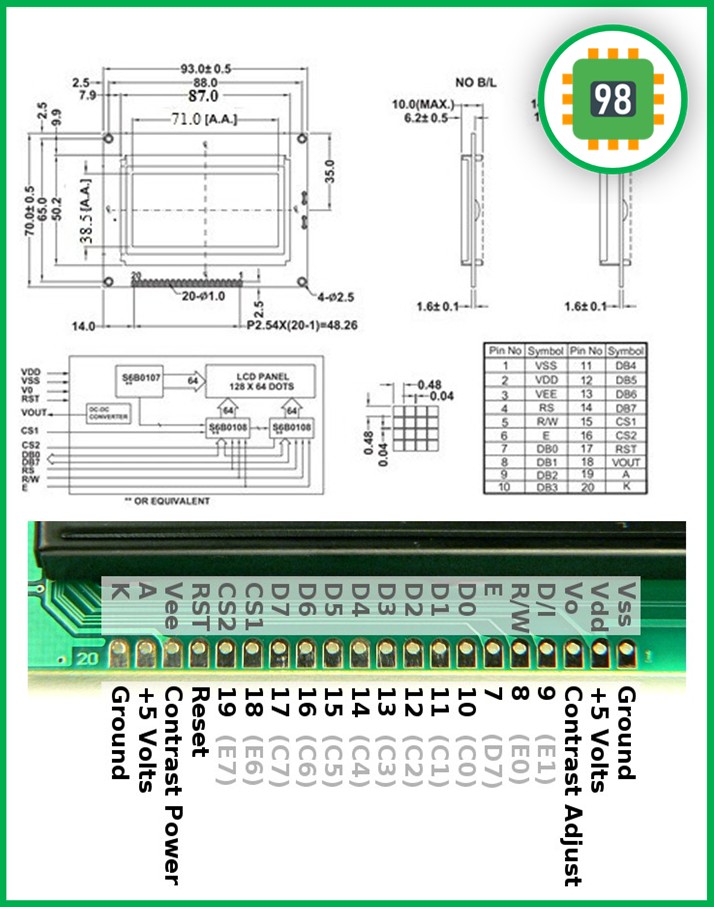

ویژگی‌ها و مشخصات فنی ماژول GLCD 128×64 Blue

این نمایشگر با رابط موازی (Parallel) خود، سرعت رفرش بالایی را برای رسم اشکال و متون ارائه می‌دهد. مشخصات فنی این قطعه به شرح زیر است:

• رزولوشن (وضوح تصویر): 128 پیکسل در محور افقی و 64 پیکسل در محور عمودی.
• نوع کنترلر: تراشه استاندارد KS108 / KS0108 (سازگار با کتابخانه‌های U8g2، GLCD در بسکام و کدویژن).
• رنگ بک‌لایت (نور پس‌زمینه): آبی (Blue) با قابلیت تنظیم میزان روشنایی از طریق مقاومت یا PWM.
• رنگ پیکسل‌ها (نوشته‌ها): سفید (White).
• ولتاژ کاری: 5 ولت DC (استاندارد و منطبق با اکثر مدارات منطقی).
• پروتکل ارتباطی: موازی (Parallel 8-bit) – دارای پین‌های دیتا و کنترل.
• قابلیت‌ها: رسم خط، دایره، مربع، نمایش تصاویر Bitmap (لوگو)، و استفاده از فونت‌های متنوع (فارسی و انگلیسی).

کاربردهای نمایشگر گرافیکی KS108

خرید ال سی دی گرافیکی 64*128 از آی سی ۹۸، به شما اجازه می‌دهد محصولات حرفه‌ای‌تری طراحی کنید. برخی از کاربردهای رایج این ماژول عبارتند از:

1. تجهیزات صنعتی و ابزار دقیق: ساخت پنل‌های کاربری (HMI) برای دستگاه‌های CNC، اینورترها و کنترلرها.
2. تجهیزات پزشکی و آزمایشگاهی: نمایش همزمان نمودار علائم حیاتی یا مقادیر سنسورها.
3. سیستم‌های اندازه‌گیری: طراحی اسیلوسکوپ‌های دیجیتال، مولتی‌مترهای رومیزی و ترازهای دیجیتال.
4. پروژه‌های دانشجویی و DIY: ساخت منوهای تو در تو، ساعت‌های دیجیتال پیشرفته، و دستگاه‌های مبتنی بر اینترنت اشیا.

نکات مهم در راه‌اندازی (پیشنهاد فنی آی سی ۹۸)

تنظیم کنتراست: برای مشاهده تصویر در این نوع ال سی دی‌ها، حتماً باید از یک پتانسیومتر (ولوم) 10 کیلو اهم برای پین تنظیم کنتراست (Vo یا V0) استفاده کنید. یک پایه پتانسیومتر به پین خروجی ولتاژ منفی (VEE) خود ال سی دی، پایه دیگر به زمین (GND) و پایه وسط به پین Vo متصل می‌شود. بدون این تنظیم، صفحه کاملاً آبی یا پر از مربع‌های سفید دیده می‌شود.
