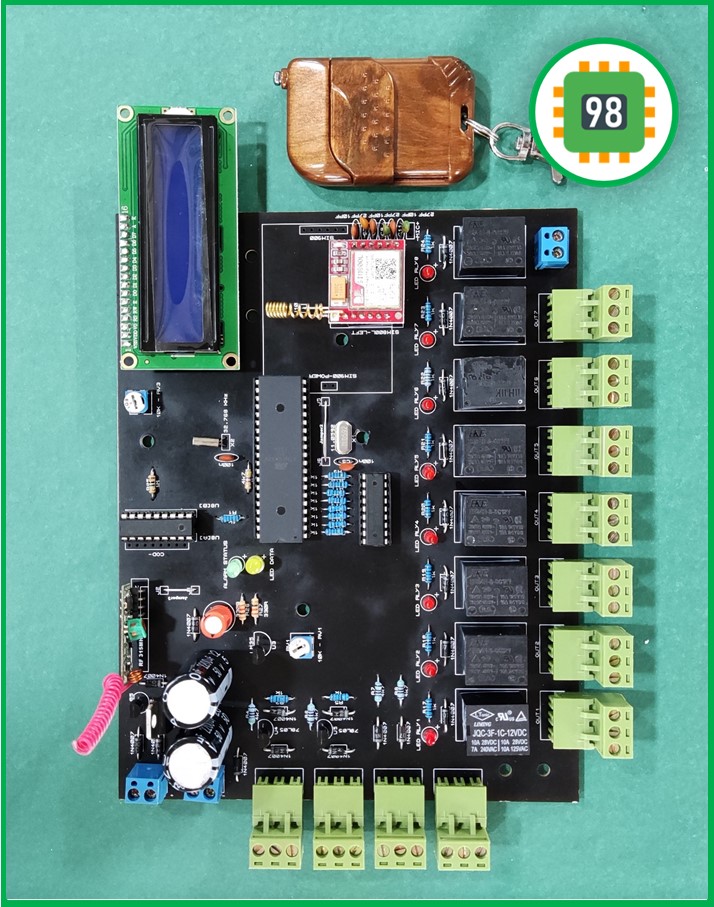

کیت دزدگیر سیمکارتی اماکن با قابلیت کنترل دما و وسایل برقی

این کیت مربوط به آموزش نحوه ساخت دزدگیر سیمکارتی اماکن با میکروکنترلر AVR و ماژول SIM800L می باشد. در ساخت کیت دزدگیر سیم‌کارتی مذکور از میکروکنترلر ATmega32 از خانواده AVR به عنوان پردازنده اصلی مدار و ماژول SIM800L جهت ارتباط با شبکه GSM استفاده شده است.

کیت دزدگیر سیم‌کارتی اماکن علاوه بر داشتن تمامی ویژگی‌های اصلی و پایه یک دزدگیر منزل، امکان کنترل دمای محیط و وسایل برقی را از دور توسط SMS برای شما فراهم می کند.

توجه: به همراه کیت دزدگیر یک عدد ریموت کنترل کدفیکس 315MHz قهوه ای نیز ارسال می گردد.

مشخصات فنی کیت

:: ولتاژ راه اندازی کیت: 12V ولت DC

:: حداکثر جریان مصرفی: 3A آمپر

:: پردازنده: میکروکنترلر ATmega32 از خانواده AVR

:: سنسور دما: LM35

:: ماژول GSM مورد استفاده:  SIM800L

:: نوع نمایشگر: کریستال مایع مدل کاراکتری سایز 2×16

:: تعداد رله خروجی: 8 عدد ( 1 خروجی جهت اتصال آژیر – 1 خروجی جهت کنترل دمای بالا – 1 خروجی برای کنترل دمای پایین – 5 خروجی برای کنترل وسایل برقی)

:: تعداد زون ورودی: 4 زون (2 زون 12V ولت DC و دو زون منفی GND)

:: حداکثر جریان قابل کنترل توسط رله ها: 7A آمپر

:: حداکثر ولتاژ قابل کنترل توسط رله ها: 240V ولت AC و 28V ولت DC

:: تراشه گیرنده ریموت کنترل: PT2272-M4

:: فرکانس کاری گیرنده ریموت کنترل: 315MHz مگاهرتز

:: نوع ریموت کنترل های قابل استفاده: کدفیکس PT2262 (کد دهی از طریق لحیم کاری پایه‌های مربوط به کدینگ در تراشه فرستنده و گیرنده)

جدول کدهای دستوری پیام کوتاه جهت کنترل کیت

نحوه اتصال باتری پشتیبان به کیت

برای جلوگیری از خاموش شدن دزدگیر در زمان قطعی برق باید از یک باتری خشک با حداقل 1.3AH آمپر ساعت و حداکثر 2.8AH آمپر ساعت، و جهت شارژ صحیح باتری می توانید از یک ترانسفورماتور 12V ولت با جریان خروجی 1A الی 2A آمپر استفاده کنید و مطابق مدار زیر خروجی ترانس را به کیت دزدگیر و باتری متصل کنید.

TR1: ترانسفورماتور 12vAC ولت با جریان 1A الی 2A آمپر

BR1: پل دیود 2A آمپر

C1: خازن الکترولیتی 2200uf میکروفاراد 16 ولت

C2: خازن عدسی 100nF نانوفاراد
